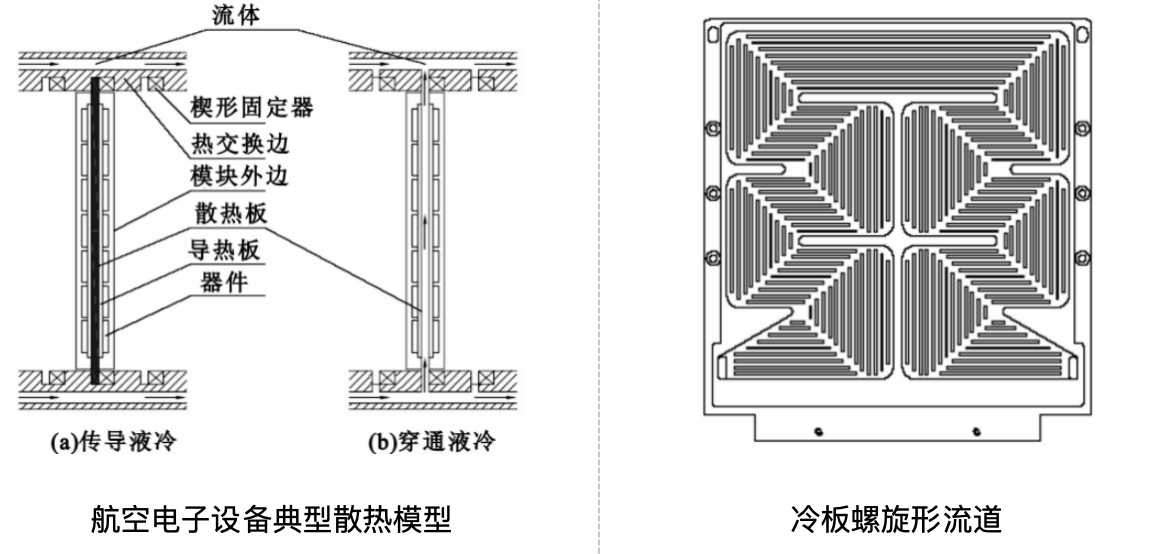

冷板在電子設備領域應用極為廣泛，如航空電子設備、汽車電子設備等。由于現代設備越來越集成化及模塊化，要求以更小的體積、更輕的重量提供更優越的性能，使得在各級電子封裝上產生高的功率密度，而電子元件上高熱量的聚集是造成設備可靠性降低的主要原因。

本文將利用積鼎通用流體仿真軟件VirtualFlow對水平冷板的共軛換熱進行模擬，主要涉及相變過程的流動和傳熱傳質問題，通過分析為高熱流電子設備散熱設備設計提供指導。仿真過程將用到VirtualFlow自主開發的熱限制相變模型和流固耦合模型。

01 熱限制相變模型

飽和溫度相變模型，即界面兩側流體對界面的熱擴散正好被相變潛熱抵消。使用該模型的時候，需要確保界面處的網格足夠小，以保證流體網格中心與界面之間的換熱計算是準確的。

02 耦合模型

計算流固耦合傳熱問題的首要問題是建立界面兩端的溫度與熱通量之間的關系，使耦合求解流體域和固體域的溫度場成為可能。

貼體網格的情形，流固界面和網格界面正好重合，可由下面的公式建立界面兩邊網格溫度與界面熱通量的關系:

VirtualFlow引入IST技術，使用笛卡爾網格，以非貼體的方式描述任意復雜界面，流固界面與網格之間界面不重合。以下是VirtualFlow的處理方式。

一般VirtualFlow中，通過Heaviside階梯函數打開或者關閉特定區域的流場求解。當共軛傳熱模塊關閉時，階梯函數H在流體域內為1，在固體域內為0（如果不打開TSolid功能）。當開啟共軛傳熱模塊時，階梯函數H為固體階梯函數和流體階梯函數的復合，即在全體計算域內皆是1，因此固體和流體內的溫度場同時求解。

03 模型輸入及設置

【仿真條件】

工作壓力為1.68MPa，飽和溫度為333.11K；進口過冷度為5K，流量為0.1m³/h；熱源芯片熱功率20kW，環境溫度為20℃；固體材料為鋁。

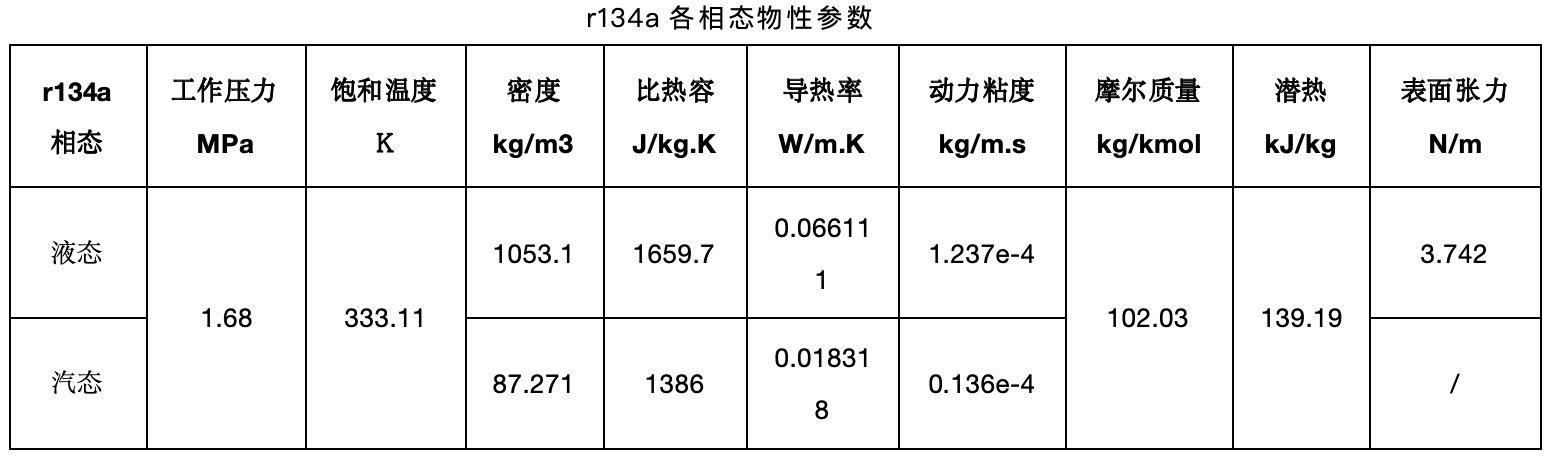

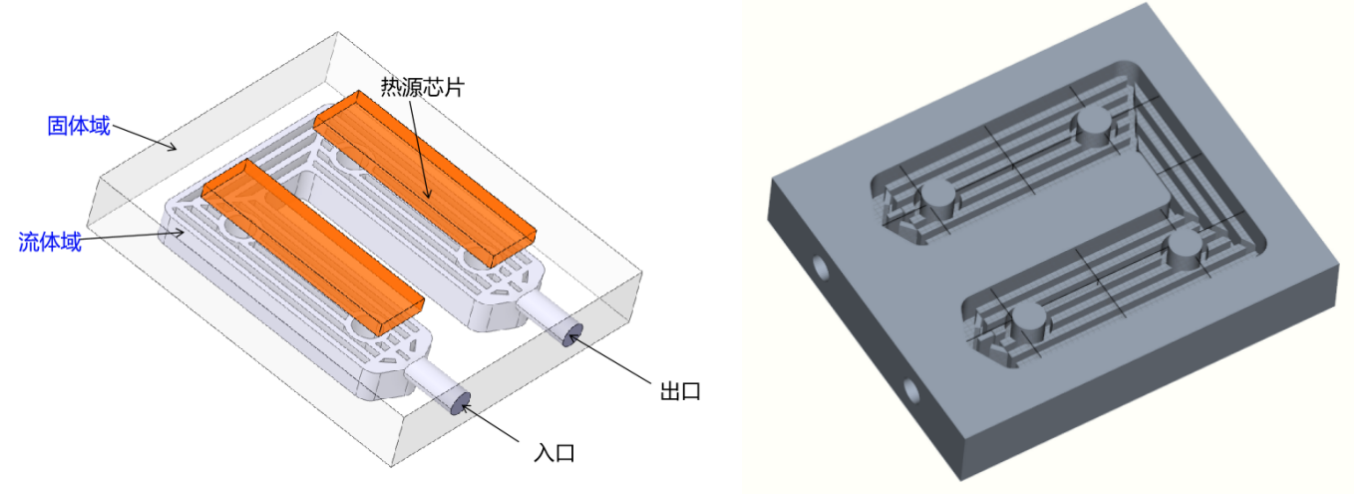

以下是流固共軛換熱幾何模型，外部是固體域，內部為流體域。冷媒物性參數及輸入條件如下所示。

流固共軛換熱幾何模型

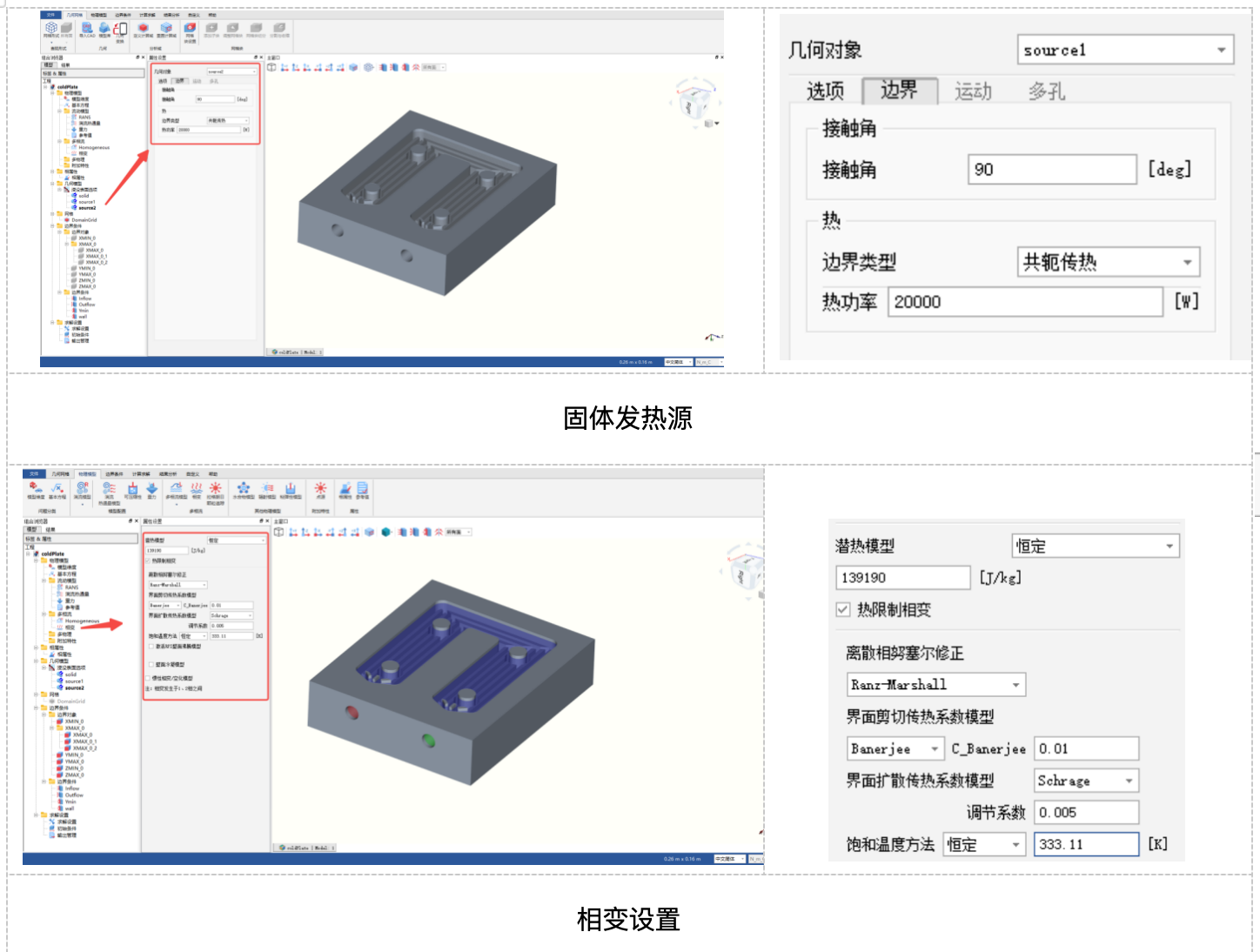

以下是關于固體熱源和相變的VirtualFlow設置。

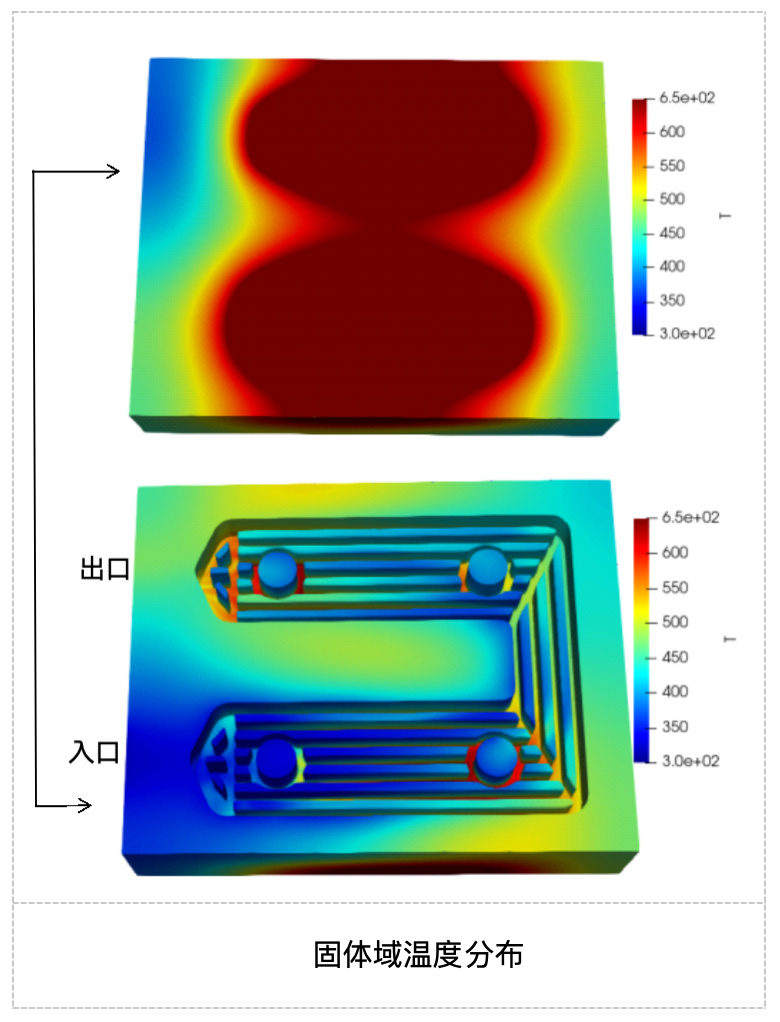

04 計算結果

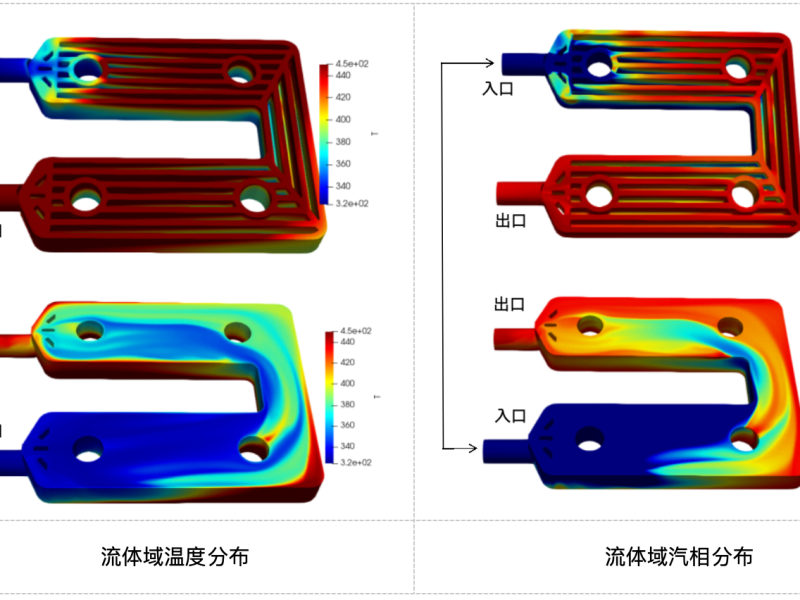

從圖中可以看出，液態冷媒從入口進入，隨著不斷被加熱溫度達到飽和溫度，液態冷媒開始發生相變，成為汽態冷媒，隨著繼續加熱，有的位置的溫度明顯升的較高，蒸汽的體積分?jǐn)?shù)達到最大，如冷板上側離熱源最近，蒸汽的體積分?jǐn)?shù)達到1.0，完全相變；而與其相對的另一側，蒸汽體積分?jǐn)?shù)在0.5 左右，并沒有完全相變。

05 總結

1、在共軛傳熱相變模擬中，VirtualFLow開發了相應的模型，并在多個領域?qū)崿F(xiàn)了應用和驗證，在國產軟件中實現了完全自主。

2、共軛傳熱幾何處理，商軟處理方式是，將固體域?qū)氲角疤幚碥浖?，再提取流體域，再做共節點處理，最后劃分網格導入到求解器中。而VirtualFlow只需導入固體域，軟件會自動提取流體域，還能自動生成網格，大大節省了前處理時間。

3、VirtualFLow作為具備完全自主知識產權的國產軟件，可根據用戶需求進行深度二次開發。

通用計算流體力學軟件VirtualFlow，具備行業領先的網格建模與求解技術，和豐富的多相流物理模型及先進的相變模型，可模擬單相和多相/多組分物質流動、傳熱、界面追蹤、粒子追蹤、相變、水合物反應等復雜問題，可為工業各行業用戶提供專業級流體仿真解決方案。
