1880年噴嘴第一次在噴霧燃燒中得以應用，到19世紀末，噴嘴開始在不同領域得到了廣泛應用。近百年來，研究最多、使用最廣的噴嘴主要有三大類：直射式噴嘴、離心式噴嘴和空氣霧化噴嘴。噴嘴的類型雖然各不相同，但其霧化過程是基本相似的，要使液體霧化，必須先使液體碎裂為很細的射流或很薄的液膜，然后再將射流或液膜碎裂成粒徑很小的液滴群。
從本質上來說，液體的霧化就是液體所受到的外力（如液體壓力、空氣剪切力等）與液體自身的粘滯力及表面張力彼此博弈的過程，液體的表面張力試圖使液體保持球形，液體的粘性則阻礙液體的變形，當促進液體破碎的外力足以克服阻礙液體破碎的表面張力和粘滯力時，液體就會破碎成為許多小液滴。這些初步破碎的小液滴十分脆弱，在附近空氣的作用下，會再次破碎，形成粒度更小的霧粒，實現二次霧化。
從微觀上來講，表面波是引起液體射流不穩定性的根本原因，它是高精度初始霧化模型的一個重要組成部分。在靜止空氣和亞聲速橫向氣流中，表面波的產生和發展被認為是液體射流破碎與霧化的決定因素[1-6]。
霧化噴嘴是液體霧化技術實施的主要載體，不同類型的噴嘴霧化機理和應用場景也不盡相同，下面主要介紹上述三種常用噴嘴的霧化機理。
壓力式霧化主要是利用液體壓力結合不同的噴嘴結構，從噴口高速噴出，形成細小的液滴。壓力式霧化噴嘴主要分為直射式霧化噴嘴和離心式霧化噴嘴。
介質霧化噴嘴主要是利用空氣或者其他介質，對通過噴嘴形成的液膜進行沖擊，從而形成小液滴。目前工程上的介質霧化，絕大部分是利用空氣進行輔助霧化。空氣霧化噴嘴主要利用兩種不同介質之間的相互擠壓、剪切等作用，使液體迅速霧化。
直射式噴嘴的液體在壓差作用下經噴口噴出，在流體動力和表面張力的作用下進行霧化。噴嘴對水壓要求比較高，其噴口直徑一般為2~4mm，直徑過小易堵塞，過大霧化較差，流量調節范圍比較小。直射式噴嘴的噴射錐角較小，一般在5~15º之間。液滴主要分布在噴嘴軸線附近很窄的范圍內，且液滴粒徑較大，不適合作為高細粒度的工程霧化場景。
離心式噴嘴主要由液體切向入口、液體旋轉室、噴嘴孔等組成。利用高壓泵使液體獲得很高的壓力（2~20MPa），由切向入口進入噴嘴的旋轉室中，液體在旋轉室獲得旋轉運動。根據旋轉動量矩守恒定律，旋轉速度與漩渦半徑成反比。因此，愈靠近軸心，旋轉速度愈大，其靜壓力愈小，結果在噴嘴中央形成一股壓力等于大氣壓的空氣旋流，而液體則形成繞空氣芯旋轉的環形薄膜，液體靜壓能（在噴嘴處）轉變?yōu)橄蚯斑\(yùn)動的液膜的動能，從噴嘴高速噴出。液膜伸長變薄，最后分裂為小霧滴。這樣形成的霧滴群的形狀為空心圓錐形，又稱空心錐噴霧。得益于剪切力和離心力的共同作用，離心式噴嘴的霧化質量較之一般直射式噴嘴而言要高得多，適合低粘度的高細粒度霧化場景。

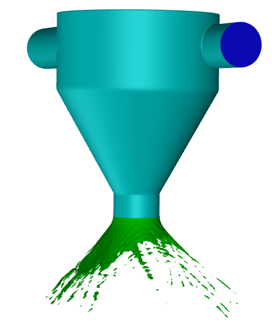

圖1-1 離心式噴嘴霧化示意圖
空氣霧化噴嘴將具有一定壓力的壓縮空氣送入噴嘴后，進入氣液混合室內，與氣液混合室的水進行混合，在混合室內氣、液產生強烈的動量與能量的互相交換。混合后的水在壓縮空氣的夾帶下從噴嘴出口高速噴出，形成平面液膜，平面液膜被壓縮空氣高速?zèng)_擊，立即碎裂成小液滴?？諝庥兄谝旱蔚姆稚ⅲ乐挂旱伍g的碰撞，適合高細粒度的霧化場景?？諝忪F化噴嘴的霧化質量主要取決于噴嘴的結構、氣液體的物理特性、氣液體的流量以及液滴與周圍空氣的速度差。
在較低的液體壓力下能夠到得很好的霧化效果，使高粘度液體霧化良好，液體流量可調范圍大并能保 證噴霧良好，廣泛應用于石油、電力、冶金等行業；但是，它也存在一些缺點，如能量利用率較低，氣體能量損失大，耗氣量較大。

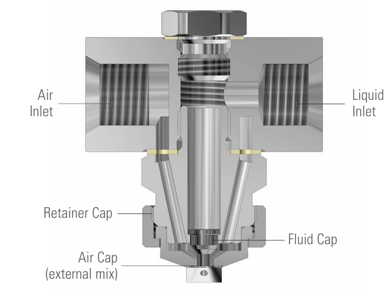

圖1-2空氣霧化噴嘴結構
液體的霧化以液體體積大小為標準主要可分為液柱區、液團區和液滴區三個區域。液柱由于受到空氣動力的相互作用及表面張力等影響會轉化液團，最后轉化成非常細小的液滴，從而增加液體與空氣之間的接觸面積，有助于后續的空氣夾帶和蒸發過程。根據湍流和空氣動力對霧化的作用，可以將霧化分為一次霧化和二次霧化。
一次霧化：液體從液柱轉化為液團的過程，液柱受到慣性不穩定力、湍流、噴嘴的出口速度和空化現象等共同作用轉化為液團。
二次霧化：液體從液團轉化為液滴的過程，液團受到空氣動力等影響發生解體轉化為更小的液滴。
在利用CFD軟件進行霧化仿真時，主要有兩種方法，一種是利用高精度多相流模型VOF和湍流模型LES進行霧化計算；另一種是利用一次和二次工程霧化模型進行計算，此算法主要優點是保證可接受精度條件下，其計算效率非常高。
最近幾十年，在歐拉模型中，界面捕捉方法即Volume of fluid （VOF）方法和Level Set（LS）方法發展迅速，并且廣泛用于學術界進行高精度仿真，研究霧化尤其是一次霧化的機理，這是很多霧化試驗方法難以探索的領域，具有先進性和一定的成熟性。
VOF和Level Set這兩種方法都強調“界面”的概念，即不同的相通過數值加以區分，輸運方程相類似。Level Set方法直接輸運方程即界面，所以不需要再進行二次計算，直接后處理得到界面即得到氣液兩相流的形態。但是Level Set方法有個較突出的缺點，它的方程輸運中沒有質量信息，所以會在計算過程中出現質量不守恒的情況，導致計算失真。相比之下，VOF方法輸運方程中含有質量信息，所以不會出現上述Level set方法的問題，計算相對準確，但需要二次處理得到界面。為了綜合VOF和Level Set這兩種方法的優點，學者們發展了Coupled Level Set with VOF方法，即CLSVOF方法，它兼具VOF方法的守恒型和Level Set方法的光滑性。
除此之外，湍流對于霧化仿真也至關重要，下面舉例介紹幾個國內外具有代表性課題組的霧化數值模擬結果，其中湍流涉及到DNS/LES/RANS三大類計算方法及一些典型的霧化模型。
(1）DNS，CLSVOF+GFM
Menard[7]等在2007年對一次霧化過程進行了三維DNS計算，兩相界面追蹤方法采用CLSVOF方法，液柱射流結果如下圖所示，Plateau-Rayleigh不穩定性使得流動的水柱最終斷裂形成水滴。DNS計算的典型時長是在14核的服務器上計算30天。
圖2?1 液柱射流的演化
(2）RANS+ELSA
Lebas[8]等2009年采用RANS+ELSA模型對射流水柱的一次霧化與二次霧化進行了模擬。ELSA模型即Eulerian-Lagrangian Spray Atomization model。其原理是采用雙流體模型處理水-空氣混合物，并引入更為通用的物理量——單位質量混合物所含有的氣液界面面積Ω——取代歐拉-拉格朗日方法下的球形顆粒的粒徑，進而模擬水柱的霧化破碎過程。并且考慮由幾種機制（如湍流混合、剪切作用、顆粒聚并或分裂等）引起Ω的變化，通過建立輸運方程求解Ω。
下圖中紅線給出了各個測量區域的位置。圖中顯示了在觀測位置，采用ELSA方法與DNS計算結果的比較。通過觀察，可以發現，對于液體體積分?jǐn)?shù)，ELSA方法的結果與DNS的結果誤差基本在10%以內。
.png)

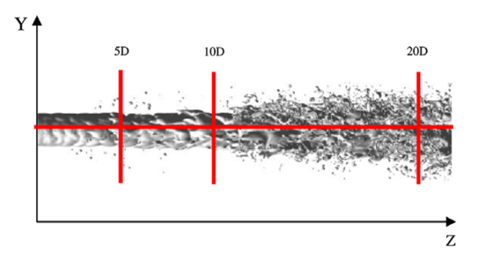

圖2?2 液柱射流的四處觀測點

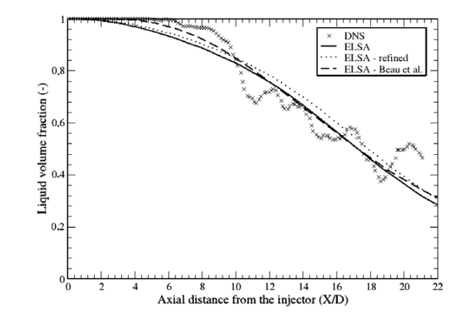

圖2?3 噴嘴軸向的液體體積分?jǐn)?shù)

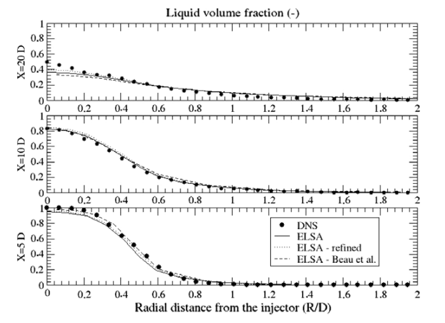

圖2?4 徑向液體體積分?jǐn)?shù)（R為徑向位置，D為水柱直徑）
（3）LES+VOF
Ding[9]等在2016年采用LES+ VOF方法對空心錐形旋流噴霧的一次霧化進行了模擬。該方法可以計算出霧化錐角、速度和粒徑分布等參數，結果如下圖所示。一個典型的3D算例包含1500萬個網格，需要在72核的服務器上計算15天。

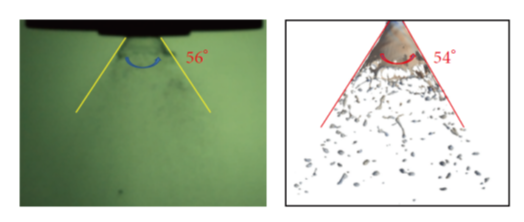

圖2?5 霧化錐角對比（左邊試驗，右邊計算）
下圖所示為通過計算得到噴霧過程中液絲的形成、斷裂等過程與試驗結果的比較情況，噴霧形態基本趨于一致。下圖顯示了薄液膜形成液絲的過程。

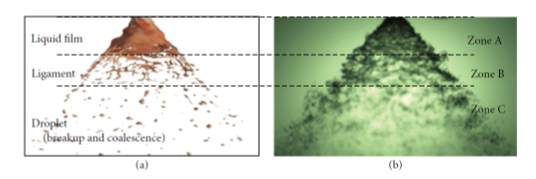

圖2?6 空心錐形旋流噴霧過程的剖面圖：（a）模擬，（b）試驗
圖2?7 薄液膜形成液絲的過程
以上列舉的代表性霧化數值模擬結果，經過數值方法驗證或者與試驗結果對比，表明數值計算方法有較好的精確性。
(4）VOF-to-DPM方法
隨著對顆粒軌跡的計算，顆粒流中的動量、質量和能量的獲取與耗損也被追蹤，這些量將被整合到隨后的連續相計算中去。從而，一方面連續相可以影響離散相，另一方面離散相也對連續相產生作用。拉格朗日顆粒與歐拉相的雙向耦合是通過諸如動量方程中的交換項（如曳力）來實現的。耦合計算時在連續相迭代過程中，按照一定的迭代步數間隔來計算離散相迭代。直到連續相的流場計算結果不再隨著迭代步數加大而發生變化（即達到了所有的收斂標準），耦合計算才會停止。當達到收斂時，離散相的軌跡也不再發生變化（若離散相的軌跡發生變化將會導致連續相流場的變化）。然而單元網格中顆粒的大小并不影響該網格的體積，這是因?yàn)殡x散相與連續相的體積是沒有相互耦合的。因此在具有較高離散相體積分率的計算時 DPM 模型就不太準確了，通常認為顆粒體積分率低于0.12 時使用 DPM 模型是可靠的。
DPM 方法主要應用于能追蹤顆粒的軌跡，屬于微觀的方法，而 VOF 主要是用于界面追蹤，屬于宏觀的一種方法。
關于離散相和連續相的兩相耦合：在計算粒子軌跡時，跟蹤粒子獲得或丟失的動量，并將其數量納入隨后的連續相位計算。反過來，連續相對粒子軌跡的影響也包含在離散相軌跡計算中，這是雙向作用的耦合過程交替求解，直到兩個相位達到穩定狀態。兩個階段之間的動量交換是由于相間阻力。從連續相到離散相的動量轉移表現為在任何子通道中連續相動量平衡的動量源，連續相流場的計算。
在VOF方法中，液相體積分?jǐn)?shù)存儲在每個單元中。氣液界面通過諸如幾何重構等顯式離散方法進行跟蹤。VOF模型需要更高的網格分辨率及更小的時間步長，每個液滴周圍的相邊界必須采用比最細的液滴還要細密的網格來求解。VOF方法可以更好的預測液相破碎過程，在該方法中氣液相間的體積置換是自然而然被考慮的。然而VOF方法非常消耗計算資源。
VOF-to-DPM模型結合了上述兩種方法各自的優勢。在足夠精細的網格上，利用VOF模型模擬預測初始射流及其破碎過程，而在噴霧稀疏區域利用DPM模型跟蹤液滴運動軌跡。VOF-to-DPM模型自動探測脫離液相核心區域的液體，之后評估其是否適合進行VOF-to-DPM轉換。若液相塊滿足用戶指定的轉化標準（如塊大小和非球面度等），則從VOF模型中將該部分液相質量去除，并在拉格朗日體系中將該部分質量轉化為顆粒包。所有用于求解氣液界面的局部自適應網格細化(如懸掛節點)都會自動恢復，從而使拉格朗日粒子包可以被放置在單個大網格中。如果液體塊的體積遠遠大于粗化網格的體積，液體塊就會被轉換成盡可能多的拉格朗日粒子包。在轉化后的早期階段，代表液滴的粒子團將與連續液相一起運動，但當穿過該區域時，它們的路徑可能會逐漸分離。
在連續相VOF流動模擬中，將液體團塊轉換為拉格朗日顆粒包并不會引起體積置換。為了避免此過程產生偽動量源，VOF仿真中建立了與液塊體積相同的氣體體積以保持體積守恒，然而將質量源等效于氣體體積的質量會影響整體質量平衡。該方法可用于燃?xì)廨啓C(jī)、內燃機等類似應用場合的液體霧化模擬。
這種模擬方法通常需要較高的時空分辨率以捕捉液體射流一次霧化過程的所有相關細節。有限的計算資源將會限制該方法在噴嘴附近區域的詳細分析。對于完整的噴霧系統或噴霧過程模擬，建議捕捉所有關于拉格朗日DPM粒子包的信息，并將該信息傳輸?shù)絾为?dú)的歐拉/拉格朗日模擬方法中，因?yàn)槠湓试S使用更粗的網格和更大的時間步長。
這種思路是可行的，如通過使用DPM粒子采樣對切割平面或計算區域的出口邊界進行詳細的VOF-to-DPM仿真。對于非定常粒子跟蹤，為每一個穿過采樣平面或邊界的粒子包體系寫入一個單獨的文件中。該文件可以作為另一個非穩態粒子跟蹤仿真的非穩態注入文件。在模擬時間內在相同的位置中重新創建每個顆粒包。
2.2.1一次霧化工程模型
根據文獻[10]的研究表明，影響霧化模式的主要因素是 We 數和Oh 數。當 Oh 數小于 0.1 時，霧化的形態不受 Oh 數的影響， 主要根據 We數的不同分為：液柱破碎，袋狀破碎，袋狀/剪切破碎和剪切破碎。當Oh數增大時，粘性的作用力會增強，將阻礙液體的破碎。霧化的機理主要表現為波的形式。主要表現為 Rayleigh-Taylor(R-T)不穩定和 Kelvin-Helmhotz(K-H)不穩定。其中R-T不穩定波是由于氣液交界面上的垂直加速度引起的不穩定，而 K-H 不穩定是由氣液相對速度作用產生的。早期的研究者 Adelberg[11]分析了這兩種不穩定性對一次霧化的作用以及對穿透深度的影響。
一次霧化的過程中，液體從噴嘴中射出形成液柱時，射流中總是會存在微小的擾動。當這些擾動被分解為正弦分量時，一部分分量隨時間增長，另一部分隨時間衰減。在隨時間增長的分量中，一部分在空間中增長速率較高。擾動的空間增長率的大小與其波數和液柱的直徑有關。隨著時間推進，最后導致液柱破裂的往往是空間增長率最高的擾動。假定擾動的分量都很小且幅值接近，最終液滴的大小可以通過增長速率最高的擾動預測。液柱的破碎是由于射流中存在瑞利-泰勒不穩定性（Plateau–Rayleigh instability），它的驅動力來自于流體自身的表面張力，如下圖所示。
圖2?8 受到擾動的射流液柱
受到擾動的液柱在z方向的直徑分布滿足如下關系：
其中，R0是未受到擾動的液柱半徑，Ak是擾動的幅值，z是沿液柱軸向的距離，k是波數。在擾動的波峰處，液柱的半徑較大，如圖中的Rp所示。根據Young-Laplace方程：
其中，R1和R2為主曲率半徑，σ是表面張力，?p是Laplace壓力，即液體表面間的壓差。在平行于紙面的平面內，擾動波峰與波谷處的曲率半徑Rz近似相等。在垂直于液柱軸的平面內，波峰與波谷處的曲率半徑不同，即Rp和Rt。因Rp較大，則此界面處的內外壓差較小，即液體內部的壓力pip較小。同理，在擾動的波谷處，液柱半徑較小的位置，如圖中的Rt。界面處的內外壓差較大，液體內部的壓力pit較大，因此，有pit>pip。在內部壓力梯度的作用下，液體從細液柱區流向粗液柱區，因而最終造成液柱斷開破裂。凸起的短小液柱在表面張力的作用下形成球形液滴。
霧化過程的數值模擬涉及多相、多尺度的流動過程，對網格尺度、時間尺度要求較高，計算量很大，國內外關于霧化過程的三維數值模擬采用的霧化模型主要分為兩大類：離散液滴模型（DDM）和連續性表面張力模型（CFM）。
DDM模型將噴霧分成有代表性的多組離散液滴，并用Lagrangian 方法來跟蹤這些離散液滴在流場中的運動。該模型的氣相控制方程采用方程源項，考慮液滴和氣相的相互作用，并且可以進一步考慮液滴與液滴之間的碰撞和自身的破碎，但不適用于液滴稠密區。
CFM模型除了把氣相流體作為連續介質外，把噴霧液相亦當作擬連續介質或擬流體，也叫擬流體模型、雙流體模型或Eulerian模型。該模型無適用區域的限制，但是計算量龐大，目前主要用于研究噴嘴出口附近液相的一次霧化過程。
此外，還有針對單孔噴嘴的Blob模型。該模型通過經驗擬合公式得到單孔噴嘴的噴射角、粒徑以及速度等物理量。也有針對壓力渦流霧化器的LISA模型，該模型的機理就是一層非常薄的液膜在空氣中流動，液膜在氣動力、表面張力與液體粘性的共同作用下，最終會破碎形成液絲。
盡管噴注器結構形式有多種，其作用無外乎將連續的液體破碎為離散的液滴的過程。根據噴注器構型的不同，液體離開噴嘴后，其形態可以分為圓柱射流、平面液膜、錐形液膜等，本節按照液體的形態進行分類，介紹其一次霧化機理。
圓柱形射流在自然界中普遍存在，因此對其開展研究時間較早。瑞利[12]早在 1878年利用線性不穩定理論對初始穩定的無限長圓柱形射流進行了較為全面和完整的研究，得到的結論是在低速時表面張力是射流破碎的主要原因，射流呈現軸對稱破碎模式。瑞利的另一個重要貢獻是預測了液體射流破碎長度，該長度約為射流半徑的9倍。韋伯[13]等人在1931年對粘性液體射流進行了研究，建立了考慮粘性的色散方程，發現粘性對液體射流的穩定性有不可忽視的作用。以上的波動不穩定都是建立在時間模式上的，Keller[14]等人于1972年提出了擾動的空間模式，研究結果表明空間模式與實驗現象更吻合。Taylor[15-16]于1963年研究了液體射流速度較高時候的破碎情況。在實驗方面，1936年，Ohnesorge[17]在照相試驗基礎上進行了無量綱分析，提出一個由噴嘴尺寸和流體粘性決定的無量綱參數Oh來區分射流破碎的三種情形。根據Oh和雷諾數Re的關系將圓柱射流的破碎分為瑞利破碎、正弦波破碎以及波模式破碎。

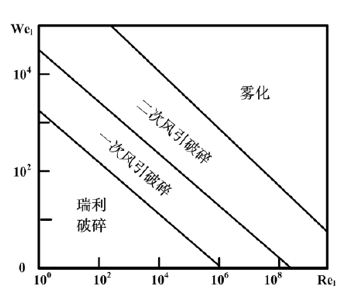

圖2-9 Reitz圓柱射流破碎模式
Reitz[18]在Ohnesorge 等人[17]的研究工作基礎上，根據射流速度的不同按雷諾數 Re和 Oh 數提出四種射流破碎情形，即瑞利模式、第一類風引破碎、第二類風生破碎以及霧化。發生瑞利破碎時，液滴半徑與射流柱半徑相當，氣體的作用力不是很強，射流柱發生軸對稱扭曲，液體表面張力對破碎起了主要作用，隨著速度的增加，射流破碎長度逐漸增加。第一次風引破碎產生的液滴半徑與射流柱半徑相當[19]，破碎的原因是由于液體與氣體的相對運動增加了表面張力的作用，使得液體表面的曲率半徑發生變化，繼而表面靜壓力發生變化，不均勻的壓力分布使得液體破碎。在這種方式中，表面張力和氣液之間的相互作用導致了液體破碎。第二次風引破碎發生在高的 Re 和We下，產生的液滴直徑比噴孔半徑小得多。
平面液膜是最簡單的一種液膜形態，F(xiàn)raser[20]、Dombrowski[21]等人在1953~1963年間用高速攝影技術，展示了液膜破碎過程的細節，把液膜破碎過程劃分成四種典型情況：
(a) 輪轂破碎(Rim Disintegration)。由于液體表面張力的作用使液膜在邊緣處收縮成一個較厚的輪轂。隨后輪轂在氣動力、表面張力的作用下開始破碎。當液體的粘性和表面張力都很高時，出現這種液膜破碎方式。這種方式通常生成較大的液滴。
(b) 波浪式破碎(Wave Disintegration)。液膜上擾動波的不斷增長，直至半個波長或一個波長的液膜被撕裂下來，形成液絲或液片，液絲和液片在表面張力的作用一下收縮成液滴。這種破碎方式生成的液滴尺寸很不均勻。
(c) 液膜穿孔式破碎（Perforation）。在離開噴嘴一定距離處，液膜出現孔洞，這種孔洞的尺寸不斷變大，相鄰孔洞間形成液帶或液絲，接著液帶和液絲相互分離，最后分離的液帶和液絲再破碎成不同尺寸的液滴。一般情況下，液膜穿孔的距離比較有規律，由此形成的不規則液帶和液絲的尺寸也比較均勻，因而最后霧化的液滴尺寸也比較均勻。
(d) 湍流模式(Turbulent)。 當液體的噴射速度較大時，在噴嘴出口處即破碎成小液滴，該過程很復雜，目前沒有一個理論來描述這種現象。
在對平面液膜進行穩定性分析時不能完全采用圓柱射流的模式，主要是因?yàn)槎叽嬖诿黠@的差別。對于圓柱射流而言，引起射流破碎的主要是對稱擾動，而對于平面液膜而言，非對稱擾動是引起液膜破碎的主要原因；氣動力在圓柱射流破碎中不是必要條件，當射流速度很低時，可能發生由表面張力引起的破碎，即瑞利破碎，且此時氣動力對射流破碎起到抑制作用，而對于平面液膜而言，只有氣動力才能引起液膜破碎，即在真空環境下，液膜表面不會失穩破碎，表面張力始終是抑制液膜表面不穩定的。
液體流經離心式噴嘴后，在噴嘴出口以旋轉錐形液膜的形式噴出，由于離心式噴嘴有廣泛的應用背景，因此旋轉錐形液膜破碎機理研究有較重要的意義。旋轉錐形液膜的研究大多以平面液膜為基礎，較多地集中在現象觀察上。下圖給出了單路離心式噴嘴在壓力不斷增加的過程中噴射出來的液體形狀變化過程，可以分為四個階段[22-23]。(1)在噴注壓降很低時，液體以扭曲的細液柱形式噴出，在表面張力和粘性力的作用下斷裂；(2)壓力提高，液膜在噴嘴出口是錐形，但隨后又收縮形成一個或多個閉合液膜包；(3)壓力繼續提高，液膜逐漸展開，在噴嘴出口是錐形，隨后破碎生成液滴；(4)在噴注壓降較高時，液膜直接在噴嘴出口破碎，形成液滴。
圖2-10 錐形液膜形態隨噴注壓降變化
Santolaya[24]以及 Reddy[25]將旋轉錐形液膜分為低噴注壓力下的郁金香形液膜以及高噴注壓力下的完全發展的錐形散開液膜兩種形式。Santolaya[24]認為，郁金香形的液膜破碎主要是由穿孔不斷地增長引起的，稱為穿孔破碎；錐形散開液膜的破碎主要是由表面不穩定波的增長引起的，稱為波動破碎，在波動破碎階段，液滴直徑與經驗公式吻合的很好，噴霧的霧化質量變好。Reddy[25]指出，郁金香形的噴霧不穩定；當液膜完全散開為錐形時，噴霧變得穩定，且隨著軸向距離的增大，液滴直徑變大。
由于旋轉錐形液膜的徑向尺寸沿著軸向不斷增大，液膜厚度沿著軸向方向不斷減小，利用穩定性分析存在較多的困難。Crighton[26]和 Plaschko[27]引入局部平行流假設得到了描述漸散形液膜發展的控制方程，Xia[28]又進一步地?cái)U(kuò)展到漸散形旋流液膜中。Crapper 和 Dombrowski[29]的分析為基礎，忽略液體粘性，引入液膜破碎長度和波長之間關系，求解了旋轉錐形液膜的色散方程，并分析了霧化錐角、韋伯?dāng)?shù)等對表面波增長率的影響。Schmidt[30]提出了一種LISA(Linearized Instability Sheet Atomization)模型，該模型將液膜的破碎分為液膜形成、液膜破碎以及霧化三個階段，只需根據觀測到的霧化錐角，就可以對霧化粒徑、破碎長度等噴霧特性進行估計，而無需了解噴嘴復雜的內部結構。他利用 LISA 模型與 KIVA-3V代碼結合對兩種噴嘴的噴霧特性進行分析計算，并從噴霧粒徑、破碎長度、質量通量分布以及形態對比四個方面進行驗證。史紹熙等人[31]從描述旋轉錐形液膜的非線性方程出發，分析了液膜初始參數對噴霧徑向、軸向尺寸的影響，發現減小內外壓力差、增大射流韋伯?dāng)?shù)、增加射流初始旋流度，增加液膜初始內外環半徑都能增加液膜的徑向尺寸。王中偉[32]應用小擾動假設，建立了旋轉錐形液膜色散方程，得到了旋轉錐形液膜內外表面擾動波增長速率方程。李繼保[33]利用 PIV 拍攝了旋轉錐形液膜破碎圖像，將試驗結果耦合到理論公式中預測了液膜破碎長度。
由于旋轉錐形液膜的復雜性，基于各種假設所做的理論分析只能給出定性的描述，而不能代表旋轉錐形液膜破碎的實際情況。在實驗方面，由于離心式噴嘴出口液膜較厚，氣液相互作用強烈，對該區域進行光學觀測存在較大的困難性，加上對實驗結果處理的繁瑣性導致該旋轉錐形液膜一次霧化的研究還不完善，無法為理論研究提供有力支撐。
2.2.2二次霧化工程模型
液滴在周圍氣體的氣動力作用下，破碎成更小的液滴，此過程被稱為二次霧化。氣體和液體的物理性質(如表面張力、密度和粘度等)決定了液滴的碎裂時間和霧化效果。一般情況下，液滴處在穩定氣流中時，主要受表面張力、粘性力和慣性力的影響。當液體的粘度比較低時，液滴的變形主要受慣性力(1/2 ρv^2)和表面張力(σ/D)之比的控制。其中ρ代表氣體密度，v表氣液相對速度。其比值是霧化理論中非常重要的參數，即韋伯?dāng)?shù)We(ρv^2 D/σ)。當慣性力和表面張力共同作用于液滴表面時，液滴破碎的臨界條件是：
C代表由破裂條件決定的常數。低粘度液滴處于穩定氣流中時，其韋伯?dāng)?shù)在13左右[34]。
氣動力使液滴畸形化并破碎，但液滴的表面張力和粘性力又阻礙這種畸形化。僅當氣動力大到可以克服液滴的表面張力和粘性力時，液滴才會發生破碎。液滴破碎的結果可以用We數和Oh數來定量判定。
表2?1 液滴破碎的若干機制
|
We數范圍 |
破碎機制 |
|
We<12 |
Vibrational breakup |
|
12<We<50 |
Bag breakup |
|
50<We<100 |
Bag/stamen breakup |
|
100<We<350 |
Stripping breakup |
|
We>350 |
Catastrophic breakup |
根據上表列舉的5種破碎機制，商用或開源軟件已有成熟的若干模型，例如TAB模型、Reitz-Diwakar模型、KHRT模型、SSD模型等。實施過程中根據廢液二次霧化的We數和Oh數來選擇合適的二次霧化模型。
表2?2 經典工程霧化模型介紹及對比
|
霧化模型 |
思想原理 |
模型特點 |
|
TAB |
液滴的振蕩變形與彈簧振子進行類比：表面張力、液體粘性力和氣動力類比成恢復力、阻尼力和外力。 |
主要缺陷在于只考慮一種振動模式對應于最低階諧波；適用于低We數、二次霧化及液滴變形。 |
|
E-TAB |
液滴尺寸以連續的方式減小。 |
TAB模型的改進。 |
|
WAVE |
應用線性KH不穩定性分析，將液體表面無窮小振幅擾動的增長速度和其波長及其他物理參數相互聯系。 |
適應于穩定圓柱射流進入靜止不可壓氣體中的霧化模擬；適用于稠密射流的模擬。 |
|
KH-RT |
增加了KH不穩定性分量，兩者處于競爭機制，即更短破碎時間的機理導致破碎。 |
稠密區及稀疏區的霧化模擬。 |
|
KH-ACT |
綜合考慮氣動力、湍流、空化的影響。 |
當氣動力占主導時，即KH模型，適用于初次霧化模擬。 |
|
LISA |
基于簡單的流體力學原理，基本假設與KH破碎一致。 |
適用于高壓旋流液膜破碎的初次霧化模擬。 |
|
Stochastic model |
顆粒的破碎視為離散隨機性的離散過程，并假設母顆粒破碎成子顆粒的概率與其尺寸無關。 |
適用于高We數液滴破碎過程；可將破碎頻率于尺寸相聯系。 |
|
ELSA |
將霧化和高密度差的氣液兩相湍流混合現象相類比，將霧化視為“單相”流動。 |
適用于高Re數和高We數的全區域霧化模擬。 |
對于霧化過程，上表所述的模型難以進行準確模擬仿真，存在一定的發展空間，其主要用于工程應用。
參考文獻
[1] 王雄輝. 橫向氣流中液體圓柱射流的破碎特性和表面波現象[J]. 2012:
[2] 費立森，徐勝利，王昌建，李強，黃生洪. 高速冷態氣流中煤油霧化現象的實驗研究[J]. 中國科學(E 輯:技術科學), 2008, 38(1): 7.
[3] Sallam K A, Aalburg C, and Faeth G M. Breakup of round nonturbulent liquid jets in gaseous crossflow[J]. Aiaa Journal, 2004, 42(12): 2529-2540.
[4] Sankarakrishnan R. Breakup of turbulent round liquid jets in uniform gaseous crossflow[D]. India: Engineering in Mechanical Engineering University of Madras Chennai, 2003.
[5] Wu P K, Kirkendall K A, Fuller R P, and Nejad A S. Breakup Processes of Liquid Jets in Subsonic Crossflows[J]. Journal of Propulsion and Power, 1997, 13(1): 9.
[6] 吳里銀.超聲速氣流中液體橫向射流破碎與霧化機理研究[D].長沙：國防科學技術大學研究生院,2016.
[7] Ménard，Thibault，Sebastien Tanguy，and Alain Berlemont."Coupling level set/VOF/ghost fluid methods: Validation and application to 3D simulation of the primary break-up of a liquid jet." International Journal of Multiphase Flow 33.5 (2007): 510-524.
[8] Lebas， Romain， et al. "Numerical simulation of primary break-up and atomization: DNS and modelling study." International Journal of Multiphase Flow 35.3 (2009): 247-260.
[9] Ding， Jia-Wei， et al. "Numerical Investigation on Primary Atomization Mechanism of Hollow Cone Swirling Sprays." International Journal of Rotating Machinery 2016 (2016).
[10] Faeth G M. Liquid atomization in multiphase flows: a review [J].AIAA-1999-3639, 1999
[11] Adelberg M. Breakup rate and penetration of a liquid jet in a gas stream [J].AIAA Journal, 1967, 5 (8):1408-1415
[12] Lord Rayleigh. On the instability of jets[J].Proc.London Math.Soc., 1878.
[13] Weber C. Disintegration of liquid jets[J]. Z.Angew.Math.Mech., 1931, 11(2):136-159.
[14] Keller Jb, Rubinow Si, Tu Yo. Spatial instability of a jet[J].Phys Fluids 1973, Vol.16(12):2052-2055.
[15] G. I. Taylor. The Dynamics of Thin Sheets of Fluid. II Waves on Fluid Sheets[J]. Proc. R. Soc, 1959,
[16] G. I. Taylor. The Dynamics of Thin Sheets of Fluid. III Disintegration of Fluid Sheets[J]. Proc. R. Soc, 1959,
[17] W.Ohnesorge. Formation of drops by nozzles and the breakup of liquid jets[J]. Z.Angew.Math.Mech., 1936, 16:355-358.
[18] R.D.Reitz. Atomization and other breakup tegimes of a liquid jet[D]. Princeton Universtity, 1978.
[19] G.M.Faeth. Structure and atomization properties of dense turbulent sprays[C].23th Symposium (International) on Combustion/The Combustion Institute 1990.
[20] Fraser R P. Liquid fuel atomization [C].Sixth Symposium on Combustion, 1957.
[21] Norman Dombrowski, David Hasson. The flow characteristics of swirl spray pressure nozzles with low viscosity liquids[J]. AICHE Journal 1969, 15(4):604-611.
[22] 岳明. 錐形液膜初始破碎霧化過程和機理研究[D]. 北京: 北京航空航天大學研究生院, 2003.
[23] 李冬青. 氣力式噴嘴霧化過程的實驗研究與數值模擬[D]. 浙江大學機械與能源工程學院, 2007.
[24] J.L.Santolaya, L.A.Aisa, E.Garcia. Experimental study of near field flow structure in hollow cone pressure swirl sprays[J]. Journal of Propulsion and Power, 2007, 23(2):382-389.
[25] K. U. Reddy, D. P. Mishra. Studies on Spray Behavior of a Pressure Swirl Atomizer in Transition Regime[J]. Journal of Propulsion and Power, 2008, 24 (1)
[26] Crighton D G, Gaster M. Stability of slowly divering jet flow [J]. J.Fluid Mech, 1976, 77:397.
[27] P. Plaschko. Helical instability of slowly divergent jets[J]. J. Fluid Mech, 1972, 92:209.
[28] Xia N, Yin X Y. Stability analysis of slowly divergent swirling flow(I)-theory[J]. Applied Math.Mech, 1995, 16(11):1047.
[29] Crapper G D, Dombrowski N, Pyot G a D. Kelvin-Helmholtz wave growth in cylindric sheets [J]. J. Fluid Mech, 1975, 168(3):497-502.
[30] David P. Schmidt, Idriss Nouar, Senecal P K. Pressure-swirl atomization in the near field[J]. 1999, 1999-01-0496
[31] 史紹熙, 林玉靜, 楊延相. 影響空心旋轉液體射流初始階段運動的無量綱參數的分析[J]. 工程熱物理學報, 2000, 21(4):505-509.
[32] 王中偉. 錐形液膜的 Kelvin-Helmholtz 擾動波[J]. 國防科技大學學報, 2008, 30(3):32-36.
[33] 李繼保, 岳明, 楊茂林. 錐形液膜 Kelvin Helmholtz 波不穩定性的實驗研究[J]. 航空動力學報, 2007, 22(3):337-341.
[34] 魏南.氣液兩相流噴嘴的射流霧化機理的研究[D].濟南：山東建筑大學,2014.
